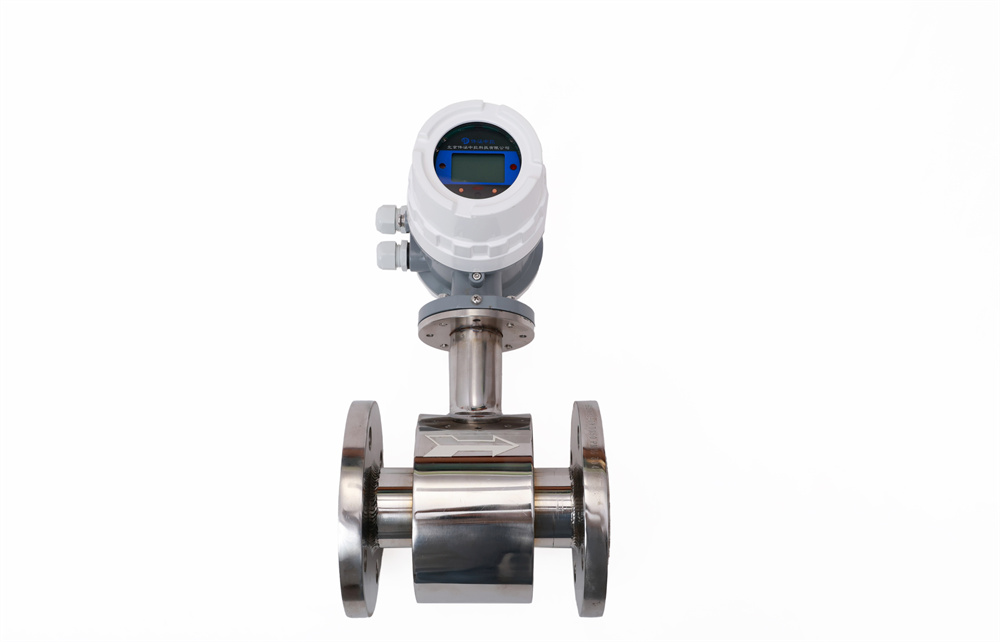

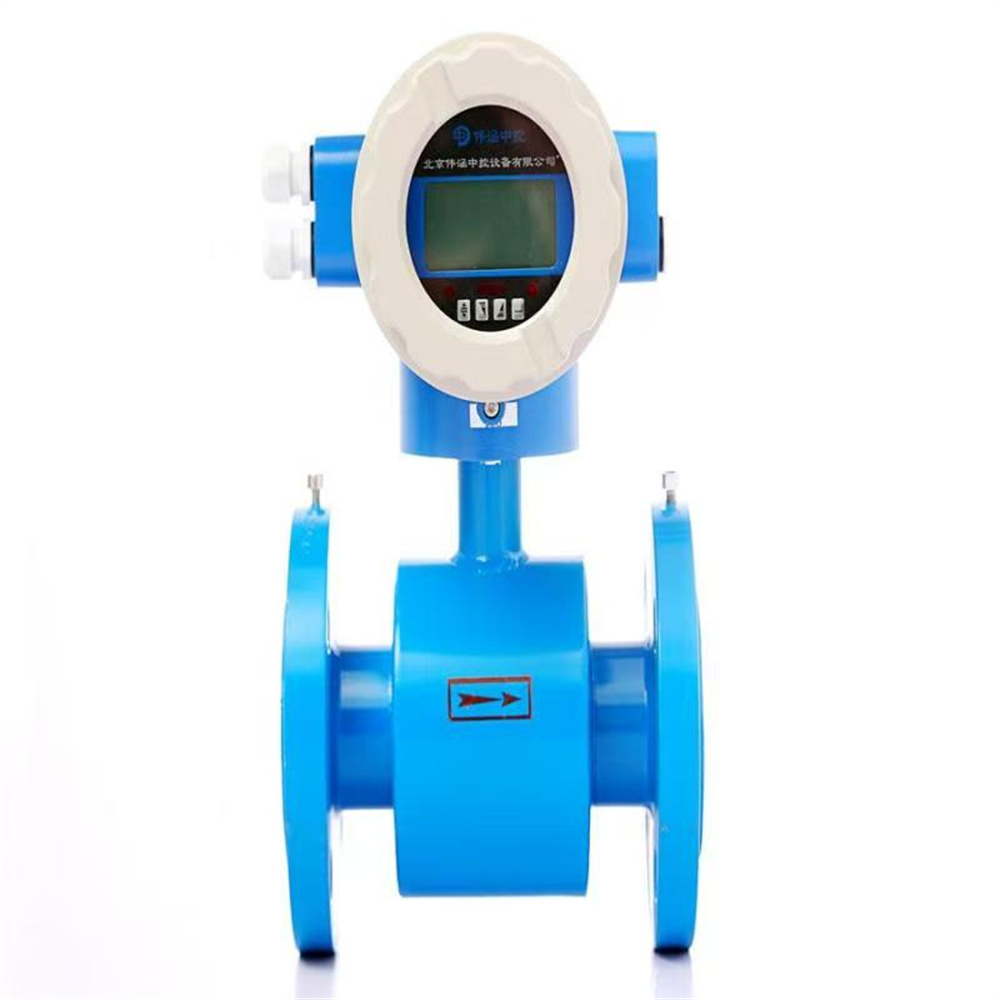

WHLDG 系列智能型电磁流量计

一、概述

电磁流量计适用测量封闭管道中导电液体和浆液的体积流量,如洁净水、污水、各种酸、碱、盐溶液、泥浆、浆、纸浆以及食品方面的液体等,多种电极和多种衬里大大地方便了你的选择,宽阔的 30:l 流量范围、智能化的多种结构,被广泛地应用供热、钢铁、化工、制 药、环保、污水处理等行业。



 7



二、工作原理

 电磁流量计是根据法拉第电磁感应定律制造而成的,其原理:当导体切割磁力线运动时,导体内将产生感应电动势。根据该原理,可测量管内流动的导电流体的体积,如图l所示,导 电流体流动的方向与电磁场的方向垂直,在导管垂直方向施加一个交变的磁场,并在有绝缘衬里的导管内壁两侧安装一对电极,两电极的连线既与导管轴线垂直,又与磁场方向垂直, 当导电液体流经导管时,因切割磁力线,两个电极上就产生感应动势UE。



1

传感器导管内径D是固定的,通过励磁线圈的励磁电流是恒定值时,磁感应强度B也是恒定值,因此,平均流速V或流量QV(QV=лD2/4·V)与感应电动势UE的大小成正比例关系。

三、技术参数

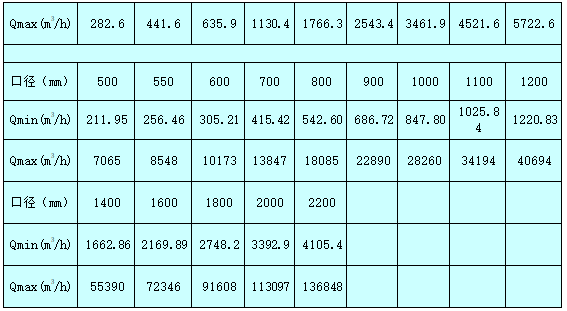

测量口径:l0mm~1200mm            流速范围:0.3~l0m/s

导电率:≥5/μs/cm              测量精度:土 0.5%,土 0. 2%(量程指定段)

机械振动频率:≤55Hz              防护等级:IP65、IP67、IP68

防爆等级:ExdIIBT4                工作电源:220VAC 土 15%,24VDC 土 5%

功   耗:≤13W                     现场显示断电保存时间:10 年

环境温度:-25℃~+60 ℃            相对湿度:5%~95%RH

输出信号:4~20mA、0~5KHZ(两路同时输出)

通讯接口:RS232、RS485、(通讯协议HART、Modbus可任意选择)

正、反两向净流量可自行设定显示

分体式传感器与转换器之间输出距离≤200米

内部设有16次掉电记录

四、注意事项

1、电磁流量计按结构形式可分为:管道法兰安装和插入式,从实际应用效果来看,插入式测量效果不太理想,当大口径测量考虑投入成本时,建议选择其它类型来测量。

2、选型时不要根据现场管道选流量计的口径,电磁流量计理想的经济流速在1-3m/S,小流速影响精度、大流速以防冲刷衬里,所以一些场合应适当做变径后选型。

3、液中夹杂气泡或固体颗粒物的场合,上游一定考虑加装排气阀和过滤器。

4、城市集中供热的热水总管网用于贸易结算的安装点,安装附近一定加装膨胀节,或选在架空靠近弯头的地点(弯头应在流量计直管段要求以外),以防管道热胀冷缩产生应力损坏流量计。同时衬里选型应考虑安装点的地理位置,若在供热管道的低处安装,可以考虑采用四氟衬里,反之必须选用高温橡胶衬里,以防负压导致的衬里形变。

5、大口径用于贸易结算的转换器,建议选用进口。

6、安装点应尽量远离大功率电器设备及剧烈震动场合。

7、环境尽可能避开高浓度腐蚀性气体,环境温度不要选择在极限范围下工作。

8、传感器必须单独接地,接地电阻<100Ω,信号电缆最好用接地钢管穿线敷设。

9、运行前必须在液体充满管道静态状态下调节零点。空管状态下并非是零位输出的准确值。

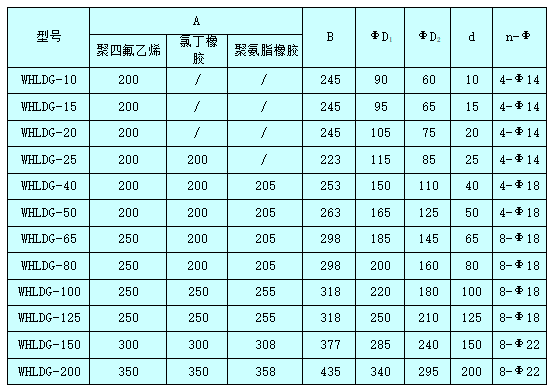

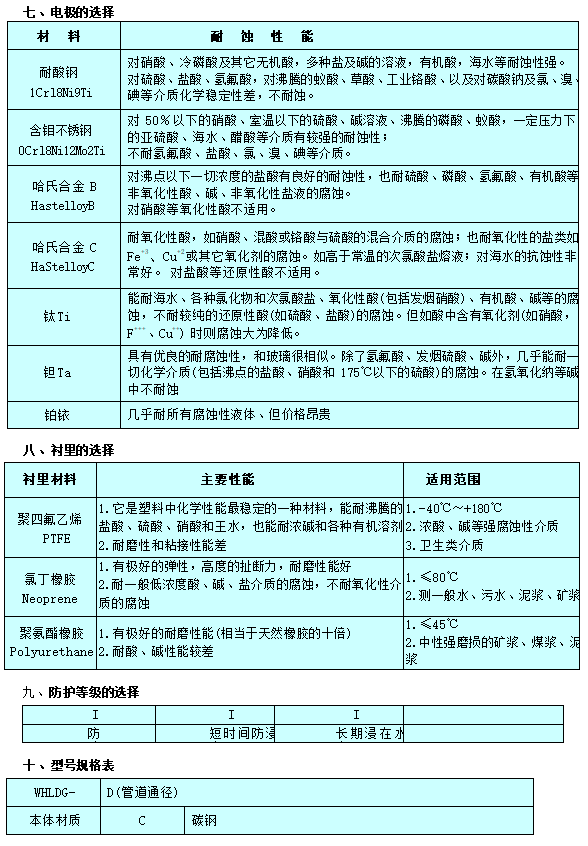

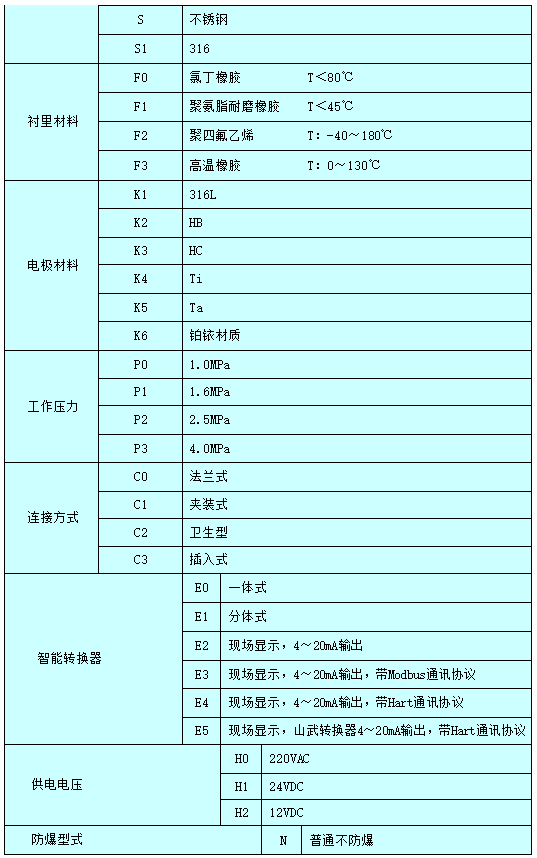

五、外形尺寸
