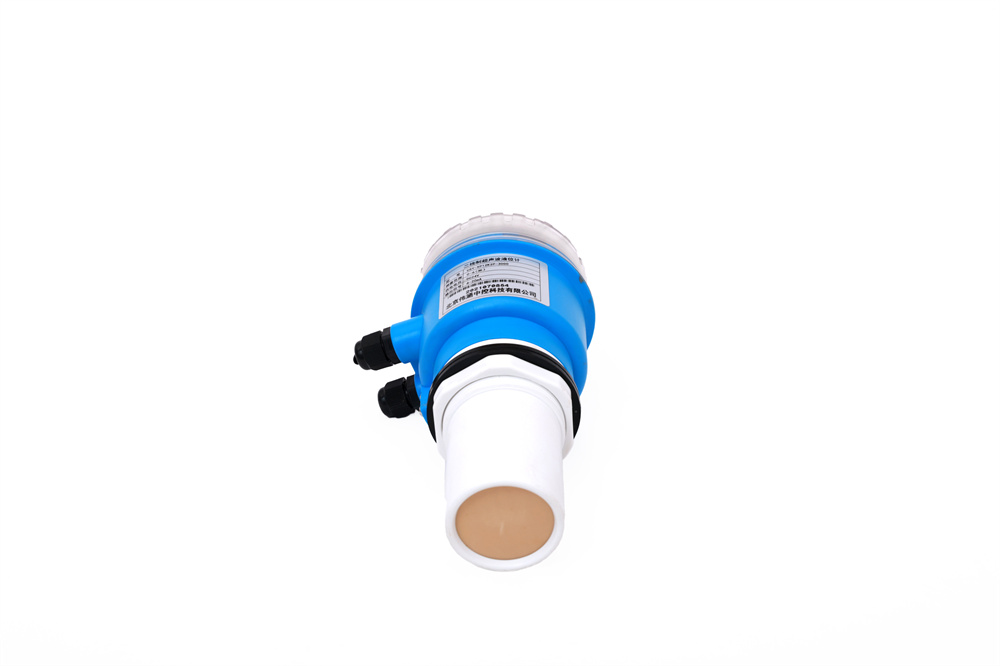

WHPWCS60系列超声波 液（物）位计WHPWCS超声波液（物）位计是一种非接触式的测量仪表，具有自动功率调整、增益控制、温度补偿、对干扰有一定抑制特点的智能仪表,特点是防腐型一体式雷达天线，盲区小，安装简单，主要应用于化工，冶炼，食品加工等行业。例如：盐酸，硝酸，硫酸，碱液等各种强腐蚀性液体。测量范围:20米。 过程连接：螺纹，法兰 。过程温度：（-60～120）℃。过程压力：（-0.1～0.3）MPa 。精度：-3～+3mm.重复性：-1～+1mm.频率范围：26GHz.防爆等级：Exia IIC T6 Ga.防护等级：IP67.信号输出：（4～20）Ma/HART(两线/四线)RS485//Modbus。
一、工作原理：超声波传感器在微处理器的作用下，发射和接收超声波，由超声波在空气中的传播速度来测量超声波传感器与物位间距离（S）的。 测量计算公式：h=H-S.t/2 H:传感器与容器底部间距离（m） S:超声波在空气中传播速度（340m/s） t:超声波传感器发出声波到物位表面收回超声波所需要的时间（S） h:物（液）位高度（m） 二、技术参数 供电电压：220VAC或24VDC 输 出：4～20mA、RS485 2个或4个报警点 量 程：0～40m任选 精 度：0.5％、0.25％ 显示方式：LCD16位 盲 区：0.3～1.0m 介质温度：-25～80℃ 环境温度：-25～50℃ 防护等级：IP65 功 耗：<10VA 耐 压：<500kPa 三、安装要求 (1) 传感器和最高物位之间距离应大于盲区，并保证传感器轴线垂直于被测物面 (2) 安装位置尽可能远离噪声源 (3) 应保证传感器发射角的存在，距器壁的距离L≥0.12×量程，测量时应避开入料口 (4) 测量范围内不应有障碍物，以防造成回波干扰
|
|
