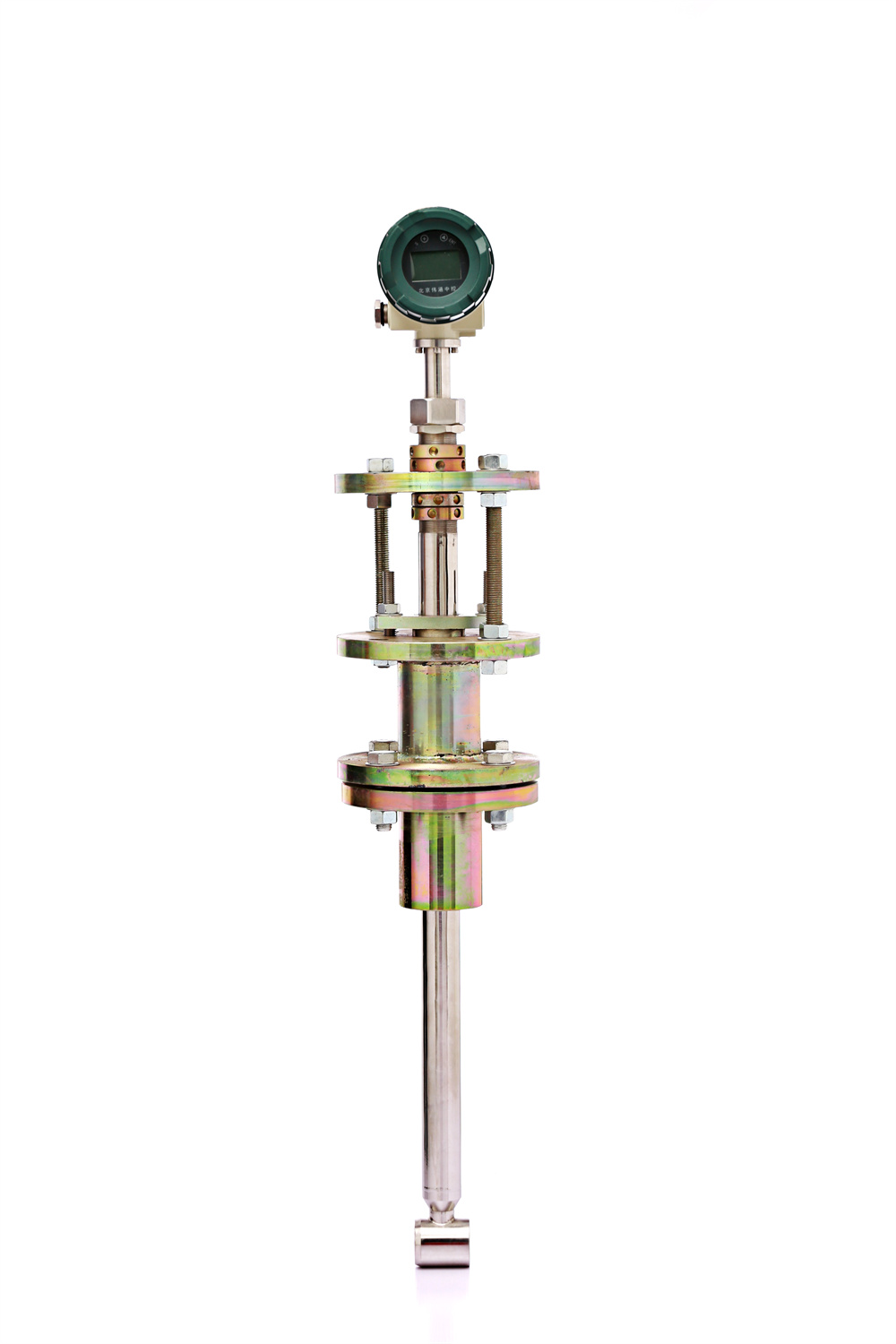

WHLUGB-3/WHDBLU/3 型插入式涡街流量传感器/变送器一、用 途：测量内径DN250～2000mm工业管道内的液体、气体或蒸汽的流量。对低压、常温的无 毒、无腐蚀流体，可采用带阀门的不停车安装方法。
二、原理:按国际标准化组织I907145《在环形截面封闭管道中的流体流里测定一在截面一点的速度测量法》，采用埋入压电晶体的涡街测速探头，插入大口径工业管道内，将卡门旅涡频率转换为与流里成正比的电流或电压脉中信号(LUGB型)，或4~20mA(DELU型)。
三、精度等级:2.5级。
四、流体温度:-40~250℃ 高温:350℃
五、公称压力:1.6Pa、2.5Pa
六、公称通径:D250~1000mm
七、工作电源:24VDC
八、防护等级:P65
九、防煜等级:dlIBT4、ialICT5
十、流里范围:见下表1、表2、表3上、
十一、型号规格:请参见第13页
|
|
